产品详情

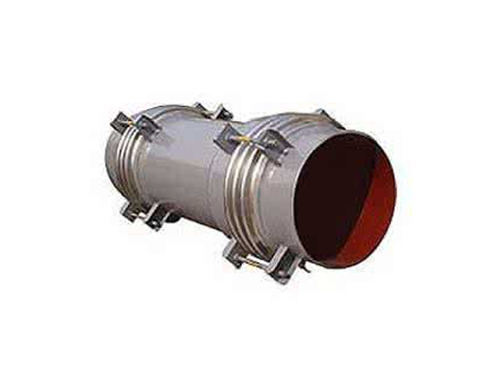

复式波纹补偿器

  复式波纹补偿器的用途

  轴向复式波纹补偿器(FS)用于轴向补偿、补偿量大、比较经济是其特点。

  复式波纹补偿器的连接方式

  1、法兰连接 2、接管连接

  产品轴向补偿量: 30mm-450mm

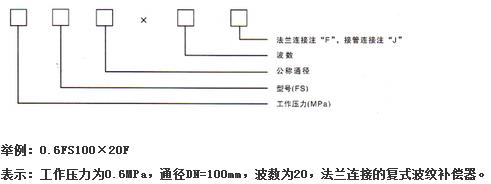

  复式波纹补偿器的型号示例

复式波纹补偿器

  复式波纹补偿器的使用说明

  复式波纹补偿器,可以满足管道的轴向补偿,补偿量大,比较经济是其特点。法兰连接按机标JB81-59供货,也可以根据用户要求按国标、化标或其它标准供货。

  复式波纹补偿器的对固定支座的作用力

  压力推力:Fp=100·P·A     (N)

  轴向弹力:Fx=Kx·X       (N)

  式中:P: 最高工作压力或最高试验压力   MPa

  A: 有效面积(查样本)       cm2

  Kx: 补偿器轴向刚度        N/mm

  X: 补偿器使用的轴向补偿量    mm
