无推力旋转式补偿器产品介绍

　　无推力旋转式补偿器不仅为伸缩器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管式无推力伸缩器应力过于集中，介质阻力大弊端。

　　无推力旋转式补偿器适用范围

　　ZTWB型系列注油式直流介质无推力伸缩器，可广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金(仅固定支架一项费用节60﹪以上)。目前，ZTWB及TWB型系列注油式直流介质无推力伸缩器，经用户使用证明，其优越性已被初步证明，优越于其它同类产品。

　　无推力旋转式补偿器安装说明

　　(1)与补偿器两端相焊接的管段壁厚≥6mm时，必须进行坡口处理，焊后按要求进行水压检漏试验。

　　(2)滑动支架和固定支架根据设计安装，使用ZTWB型，除不计算介质工作压力的推力外，其余相同。为确保管道无侧向位移，而沿轴向伸缩，补偿器两端一般应安装导向滑动支架，在管道转弯处，必须安装固定支架。

　　(3)补偿器的保温防护结构均与管道同路，但对伸缩管伸缩部分，不可产生约束力。

　　(4)本补偿器在各种环境气温下，均可按最大安装长度LMax进行安装，不需予以拉伸或压缩。

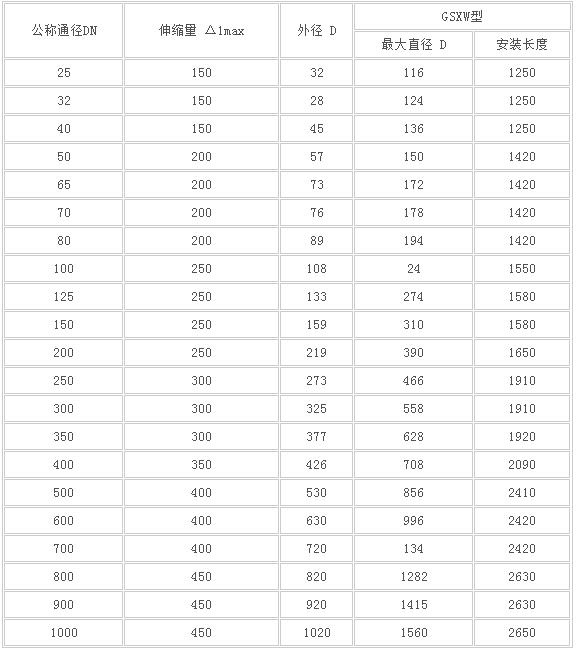

　　无推力旋转式补偿器的技术参数
