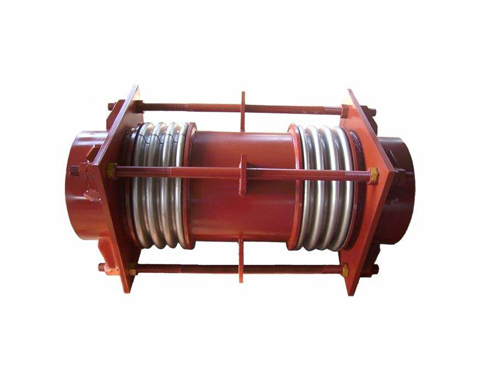

轴向复式拉杆波纹补偿器(FSL)的用途

　　轴向型复式拉杆波纹补偿器(FSL型)结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。

　　轴向复式拉杆波纹补偿器(FSL)的连接方式

　　1、法兰连接 2、接管连接

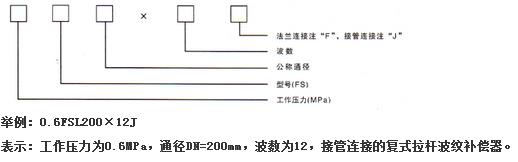

　　轴向复式拉杆波纹补偿器(FSL)的型号示例

　　轴向复式拉杆波纹补偿器(FSL)的应用说明

　　1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。

　　2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。

　　3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。

　　轴向复式拉杆波纹补偿器(FSL)对固定支座的作用力

　　压力推动：Fp=100·P·A　　　　　　(N)

　　轴向弹力：Fx=f·Kx·X 　　　　　　(N)

　　式中：P： 最高工作压力或最高试验压力 　　MPa;

　　A： 有效面积(查样本) 　　　　　　平方米;

　　Kx： 补偿器轴向刚度　　　　　　　　N/mm;

　　X： 补偿器使用的轴向补偿量　　　　　mm

　　f： 系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。
