产品名称:ZTWB型直流介质无推力补偿器

电 话:13121197999
邮 箱:276215638@qq.com
技术支持:点击这里给我发消息
在线客服:点击这里给我发消息
服务热线:13811284178 曹经理
产品详情

ZTWB型直流介质无推力伸缩器

  ZTWB型直流介质无推力伸缩器的工作原理

  该无推力伸缩器,是利用流体力学中的帕斯卡理论,在设计结构上巧妙的利用一个密环形汽室,这个汽室内分别有两个环形受压面,一个是固定的汽室内端面,另一个是密闭在汽室内的伸缩管肩部环形面,随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等,伸缩器工作时,在介质压力的作用下,环形面上的压力和伸缩管横截面积的压力是相等,而方向相反,因此两压力相互抵消。这样一来,在设计支架中仅考虑伸缩器压紧填料的摩擦力,对固定支架的推力计算中,就不再计算由工作介质压力,而引起的对固定支架的推力。因此固定支架属减载式支架,可节省大量支架材料,也节省人力和财力。

  ZTWB型直流介质无推力伸缩器的安装要求

  (1)与伸缩器两端相焊接的管段壁厚≥6mm时,必须进行坡口处理,焊后按要求进行水压检漏试验。

  (2)滑动支架和固定支架根据设计安装,使用ZTWB型,除不计算介质工作压力的推力外,其余相同。为确保管道无侧向位移,而沿轴向伸缩,伸缩器两端一般应安装导向滑动支架,在管道转弯处,必须安装固定支架。

  (3)伸缩器的保温防护结构均与管道同路,但对伸缩管伸缩部分,不可产生约束力。

  (4)本伸缩器在各种环境气温下,均可按最大安装长度LMax进行安装,不需予以拉伸或压缩。

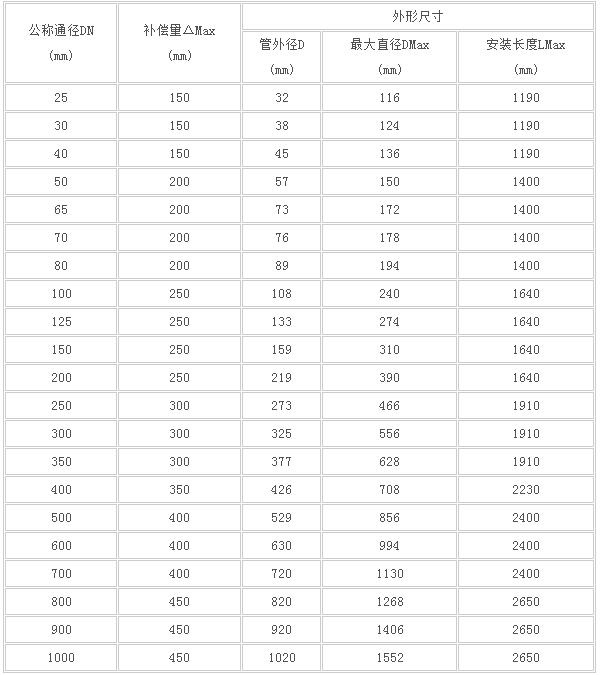

  ZTWB型直流介质无推力伸缩器的技术参数

ZTWB型直流介质无推力伸缩器
